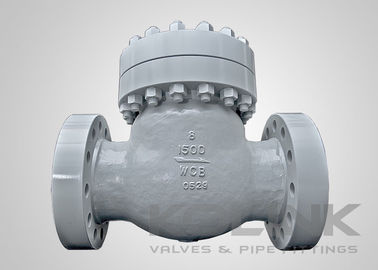

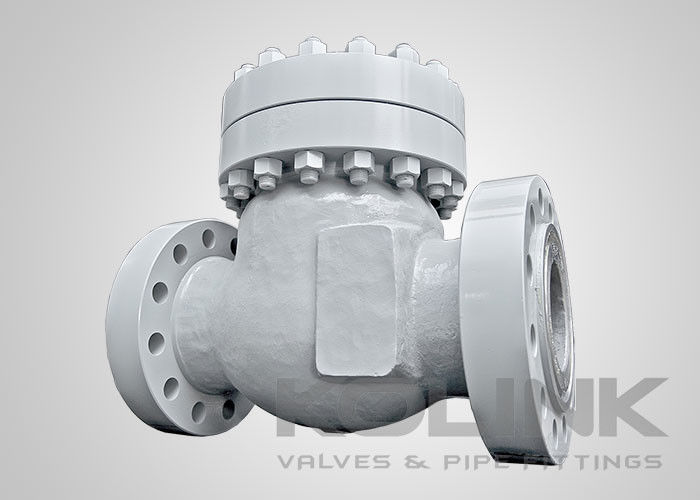

Свинговый чековый клапан 2-36 дюймов класс150-2500 WCB фланцевый

Из всех конструкций сварных клапанов, эти клапаны производят наименьшее падение давления.в сравнении с другими тормозными клапанами того же размераОни имеют простую конструкцию, которую легко поддерживать.

Функции свингового контрольного клапана позволяют силам потока перемещать диск из закрытого положения в полностью открытое положение в движении дуги против спирали внутри корпуса клапана.Из-за веса и расположения центра тяжести диска и колебательной ручки, клапан вернется в закрытое положение, если поток будет прерван или перевернут.Внешние противовесы, установленные на шестерене, иногда используются для увеличения или уменьшения времени реакции и скорости диска, возвращающегося в закрытое положениеПоверхности сидений обычно плоские, что означает, что радиальное расположение диска на сиденье не является критическим, за исключением того, что оно должно быть плоским на сиденье.

Диски переключательных клапанов не являются стабильными, если они не находятся в системах с постоянным потоком и не находятся в полностью открытом положении.Поскольку центр сборки диска / панциря вращения находится на достаточном расстоянии от его точки поворотаВ течение этого периода времени для перекрытия переключательных клапанов требуется относительно длительный период времени.силы обратного потока могут испытывать большое увеличение энергии от потока и давленияЭта ситуация может вызвать высокоэнергетический водяной молоток, когда диск врезается в сиденье.

Свинговый контрольный клапан может быть усовершенствован с помощью многих опций, таких как рычаг и вес, которые предназначены для того, чтобы клапан закрывался быстрее и предотвращал стук.

• Дизайн свинг-диска
• Застегнутая крышка
• Стандарт конструкции внутреннего штифта
• Дизайн штифтов штифтов через тело
• Возобновляемое место
• Концы с флангерами или сварными концами
• Дополнительный рычаг, противовес и амортизатор доступны

a) Проектирование и изготовление:API 6D, BS 1868, ASME B16.34

б) Лицом к лицу:API 6D, ASME B16.10, EN 558

c) Конец соединения:ASME B16.5, ASME B16.25, EN 1092, JIS B2220

d) Испытания и инспекции:API 6D, EN 12266, API 598, BS 6755
