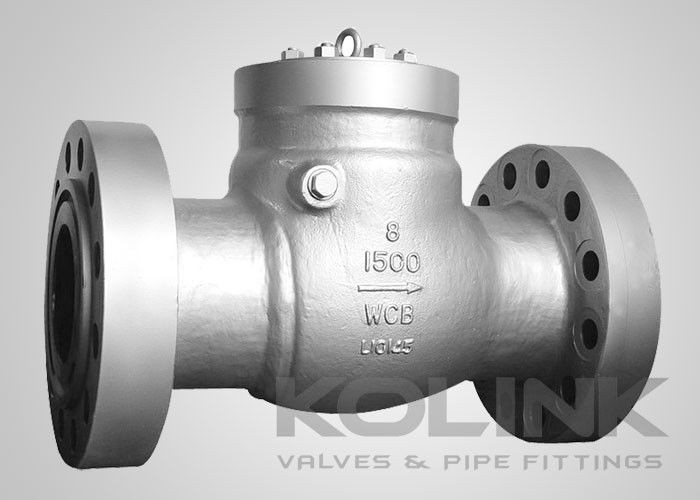

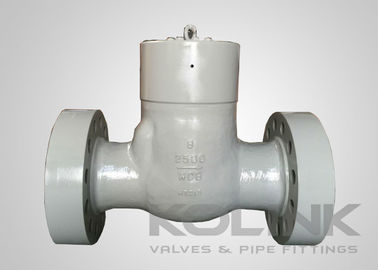

Напряжение уплотнителя, клапан проверки класса 600-2500 высокое давление

Уплотнение давлением рекомендуется для лучшего закрытия в условиях высокого давления, в то время как болтовое соединение по-прежнему доступно по желанию заказчика.

Конструкция уплотнения давлением включает в себя металлическое уплотнение, которое становится плотнее по мере увеличения давления. Первоначальная предварительная нагрузка деформирует конус на мягкой железной прокладке, чтобы соединиться с конусом на крышке. Тонкая кромка на прокладке плотно заклинивается между корпусом и крышкой. Небольшой угол гарантирует, что прокладка герметично уплотняется только с небольшим усилием вверх на крышку. После создания первоначального уплотнения соединение корпус/крышка останется герметичным независимо от термических или перепадов давления в клапане. После сборки соединения больше нет необходимости регулировать винты крышки.

• Конструкция поворотного диска
• Крышка с уплотнением давлением
• Стандартная конструкция внутреннего штифта шарнира
• Доступна конструкция штифта шарнира сквозь корпус
• Фланцевые или стыковые концы
• Доступны дополнительный рычаг, противовес и демпфер

• Проектирование и изготовление: API 6D, BS 1868, ASME B16.34
• Размер от фланца до фланца: API 6D, ASME B16.10, EN 558
• Концевое соединение: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
• Испытания и контроль: API 6D, EN 12266, API 598, BS 6755
