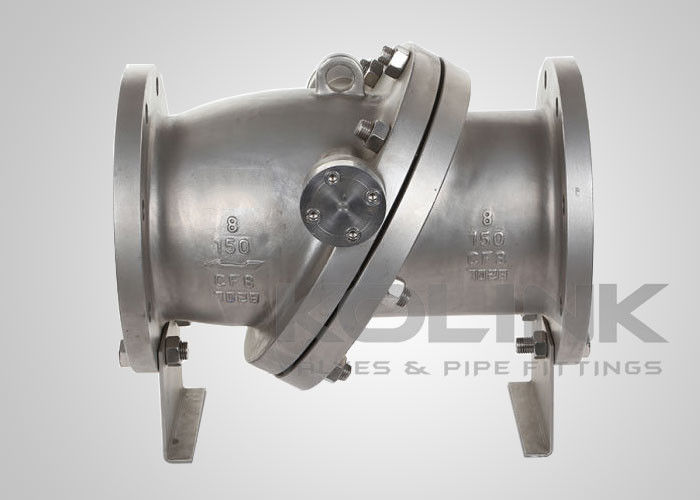

Наклонный дисковый контрольный клапан, быстрое открытие, низкая потеря головы, нержавеющая литая сталь

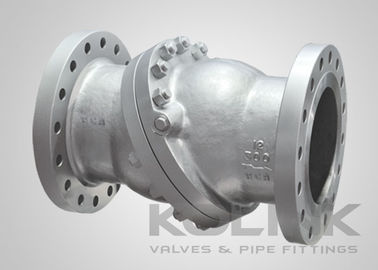

Наклонный дисковый контрольный клапан Отливная сталь Быстрое открытие Низкая потеря головы

Наклонные дисковые редукторы производят немного больше падения давления, чем колебательные редукторы того же размера.диски вращаются вокруг петлей петли, которые расположены в пределах геометрии диска и немного выше центральной линии клапанаИз-за вращения диска на сиденье уплотнительные поверхности должны быть коническими.резко увеличивает стабильность диска при более низких показателях потока.

Наклонные дисковые чековые клапаны были разработаны специально для минимизации потенциала высокоэнергетического водяного молотка.Эта цель достигается путем расположения диска центра вращения на небольшом расстоянии от его точки поворота, что позволяет диску быстро закрыться с остановкой потока или обратным потоком.Диск достаточно стабилен при некоторых условиях потока, менее чем полный открытый..

Когда дело доходит до технического обслуживания, наклонные дисковые штепсели являются более сложными, чем гибкие штепсели.конические поверхности сидений диска и сиденья в кузове должны хорошо сочетаться, и местоположение диска должно быть точным.

ОсобенностиНаклонный дискПроверка клапанаs:

Конструкция корпуса в одном кусочке
Длинный лицом к лицу, тип фланца
Встроенный наклонный диск для быстрой работы
Дизайн с пружиной доступен

Применимые стандартыНаклонный дискПроверка клапанаs:
a) Проектирование и изготовление: API 6D, BS 1868, ASME B16.34
b) Лицом к лицу: API 6D, ASME B16.10, EN 558
c) Конец соединения: ASME B16.5, ASME B16.25, EN 1092, JIS B2220
d) Испытания и инспекции: API 6D, EN 12266, API 598, BS 6755
