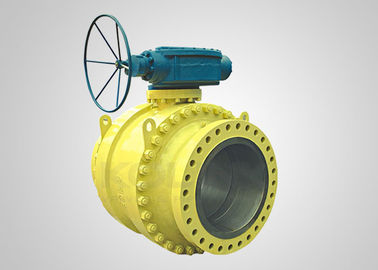

API 6D 3-PC Trunnion Mounted Ball Valve Прочный WCB A105 CF8 F304

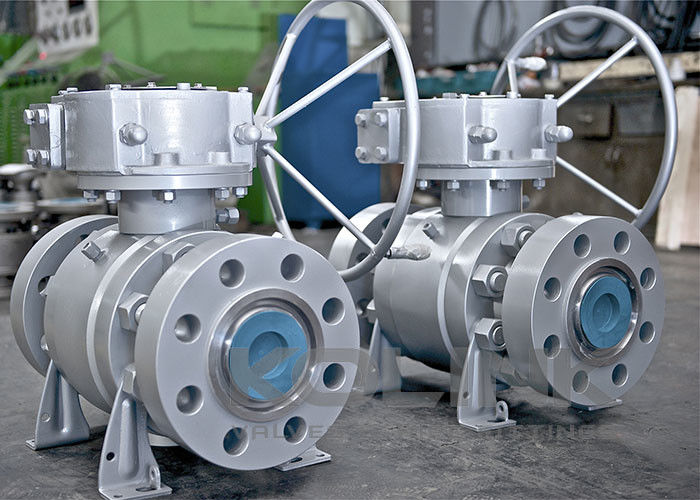

3-PC Trunnion_Mounted Ball Valve Станционный редуктор WCB из литой стали

Круглый клапан, установленный на трюнионе, был спроектирован с двумя плавающими сиденьями, которые подвижны под давлением среднего.пружины предварительной загрузки сиденья расположены таким образом, чтобы два плавучих сиденья плотно прикрепляли поверхность шарика.Кольцо фиксируется верхним и нижним шестернями, поэтому кольца сидений не дают слишком большого давления при закрытом положении клапана.давление среднего толкает переднее сиденье против мяча, образуя пузырь уплотнения.

Небольшой рабочий момент, небольшая деформация на сиденьях, надежная герметичность, длительный срок службы являются основными преимуществами шарового клапана с подвеской.Крышки с шариковыми клапанами широко используются в трубопроводах на большие расстояния и обычных промышленных трубопроводах, которые могут выдерживать различные виды коррозионных или некоррозионных потоков.

Особенности шаровых клапанов с тренажером:
Кольцо на троне
Плавучее пружинное сиденье
Двойной блок и кровотечение (DBB)
Разделенное тело, конечный вход
Корпус из двух или трех частей
Полный порт для операции по лову свиней
Огнезащищенный по API 607
Антистатическое устройство
Противовзрывное стволовое
Использование редуктора или привода

Факультативное непосредственное крепление к ISO 5211

Факультативное блокировочное устройство

Факультативное расширение ствола

Применимые стандарты для шаровых клапанов с натяжкой:

a) Проектирование и изготовление: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Огнестойкость: API 607, API 6FA
c) Лицом к лицу: API B16.10, API 6D, EN 558, DIN 3202
d) Крайнее соединение: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Испытания и инспекции: API 6D, EN 12266, API 598
