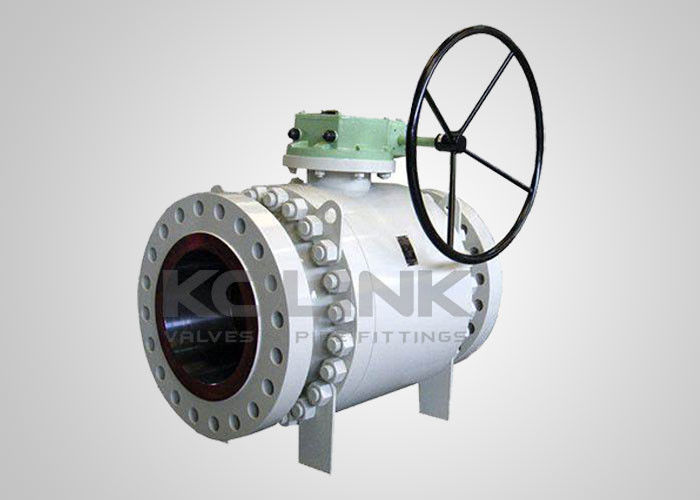

Полный порт трюнионный шаровой клапан полный отверстий огнеупорный антистатический взрывобезопасный ствол

Полный клапан подводящего клапана с шариковым клапаном с полным отверстием

Для клапана с полным отверстием диаметр отверстия в шаре имеет тот же внутренний диаметр, что и труба,в то время как клапан с уменьшенным отверстием имеет меньший диаметр отверстия, чем внутренний диаметр трубопровода, на котором он находится.

Конструкция полного порта обеспечивает минимальное сопротивление потоку, падение давления и кавитацию.где падение давления может повлиять на производительность насосаОни также используются в потоках, содержащих смешанные жидкости и твердые вещества, где ограничения потока могут вызвать разделение материалов, вызывая накопления и, таким образом, уменьшая поток в трубах.

В нефтегазовой промышленности распространенной практикой является проталкивание свиньи через систему труб.Свинка выглядит как шар, который проталкивается через трубопроводную систему для очистки внутренней части труб и клапановДля такого типа практики критически важен полный клапан, так как свинья застрянет на уменьшенном клапане.

С другой стороны, шаровые клапаны с пониженным портом используются там, где падение давления, турбулентность в потоке и характеристики материала не являются проблемой.Они также имеют преимущества меньшего размера и более низкой стоимости.

Особенности шаровых клапанов с тренажером:
Кольцо с натяжкой на троне для малого рабочего крутящего момента
Плавучее пружинное сиденье
Двойной блок и кровотечение (DBB)
Разделенное тело, конечный вход
Корпус из двух или трех частей
Полный порт для операции по лову свиней
Огнезащищенный по API 607
Антистатическое устройство
Противовзрывное стволовое

Аварийное уплотнительное устройство

Автоматическое снижение давления в средней полости клапана
Использование редуктора или привода

Факультативное непосредственное крепление к ISO 5211

Факультативное блокировочное устройство

Факультативное расширение ствола

Применимые стандарты для шаровых клапанов с натяжкой:

a) Проектирование и изготовление: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Огнестойкость: API 607, API 6FA
c) Лицом к лицу: API B16.10, API 6D, EN 558, DIN 3202
d) Крайнее соединение: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Испытания и инспекции: API 6D, EN 12266, API 598
