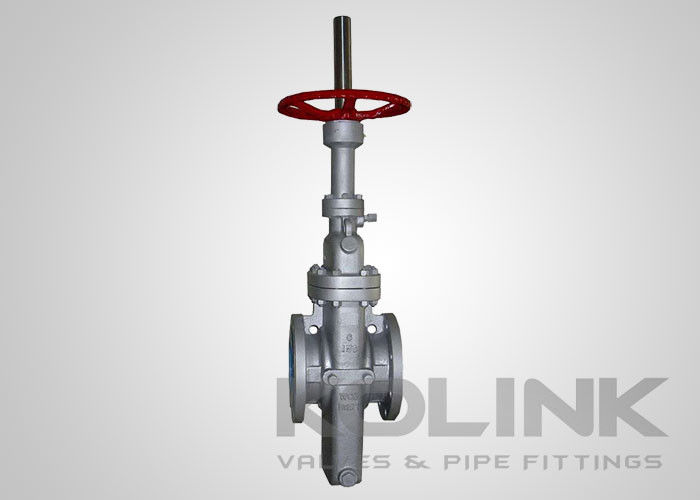

Полностью пропускаемый через трубопровод клапан, литый стальной клапан класса 150.

Прохождение через трубопровод клапан класса 150 из литой стали устойчивый сидячий

С помощью трубопроводов клапаны шлюзов обычно используются для нефтегазопроводов.
С помощью провода клапаны дверей плиты изготавливаются с полным отверстием, дверью плиты, поднимающимся стволом OS&Y и плавающими сиденьями.с металлической уплотнителью между воротами и сиденьями, для применения в самых тяжелых условиях эксплуатации, включая коррозионные и абразивные среды жидкости.Belleville пружина и O-кольцо между каждым сиденьем и корпуса обеспечить плотное уплотнение против двери плитыПлавучая плотина использует естественную силу линейного давления для получения динамически плотной пломбы вниз по течению в применении дифференциала высокого давления.Удаление под низким давлением осуществляется с помощью O-кольца, который активирует сиденье и минимизирует коррозию и накопление мусораОбщие отделки доступны.

Двойная блокировка и способность к кровотечению и автоматическое облегчение избыточного давления тела являются стандартными особенностями этой конструкции сиденья.

Гладкий, непрерывный отверстий минимизирует турбулентность внутри клапана, и когда в открытом положении он производит падение давления, эквивалентное части трубы той же длины и диаметра.Поверхности сидений находятся вне потока и, следовательно, защищены от эрозионного действия потокаСвиньи и скребцы могут проходить через клапан без повреждений.
Дизайн клапана через шлюз с проводкой минимизирует и облегчает техническое обслуживание, что позволяет выполнять сервисные операции без удаления клапана из линии.

ОсобенностиAPIЧерез клапан шлюзаs:

Полный проход через трубопровод, полностью подключается
Плавучая дверь
Седельное кольцо с пружиной/нажатием с рельефным клапаном
Пузырь плотно закрывается при высоком и низком давлении
Двухнаправленные операции
Доступная производительность двойного блока и кровотечения
Поверхности сидений, защищенные от эрозии при потоке
Показатель положения
Верхняя установка для поддержания в режиме онлайн
Различные приводы (электрические, пневматические и гидравлические приводы)

Применимые стандартыAPIЧерез клапан шлюзас:
a) Проектирование и изготовление: API 600, API 6D, BS 1414
b) Лицом к лицу: API 6D, ASME B16.10, EN 558
c) Конец соединения: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Испытание: API 598, API 6D, EN 12266
