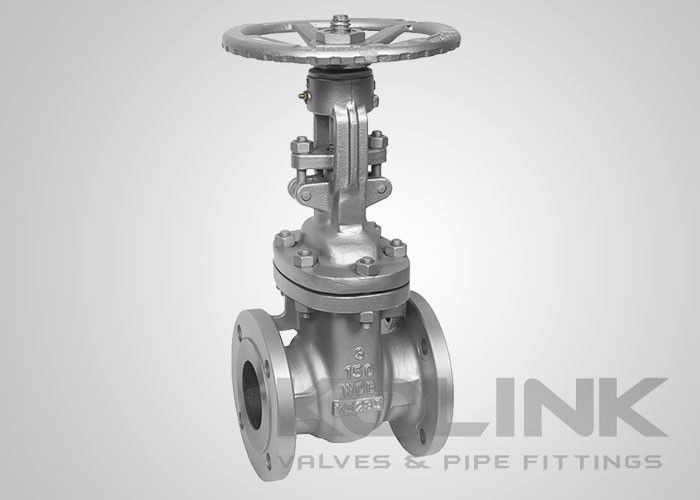

Задвижка из литой стали API 600, класс 150-2500, с выдвижным штоком, OS&Y

Задвижки с выдвижным штоком из литой стали используются, когда важно по непосредственному осмотру знать, открыт или закрыт клапан, а также когда резьба (шток и затвор), подверженная воздействию жидкости, может быть повреждена загрязнениями жидкости. В этой конструкции шток поднимается из задвижки при открытии клапана.

Клиновой затвор задвижки Kolink обеспечивает плотное уплотнение даже при низком перепаде давления. Канавчатый клин, направляемый и устанавливаемый корпусом, обеспечивает надлежащее и стабильное уплотнение независимо от положения клапана, а также минимизирует износ и повреждение седла, поскольку поверхности прилегания клина и седла соприкасаются менее чем в 5% от общего хода клина.

• Болтовой корпус
• Наружный винт и вилка
• Выдвижной шток и невыдвижной маховик
• Гибкий клин, полностью направляемый
• Металлическое уплотнение
• Сменное кольцо седла и задняя часть штока
• Стандартное ручное управление, доступен редуктор и привод
• Сварной конец встык
• Фланцевый конец: приподнятая поверхность или кольцевое соединение

• Проектирование и изготовление: API 600, API 6D, BS 1414
• Лицом к лицу: API 6D, ASME B16.10, EN 558, DIN 3202, BS 2080
• Концевое соединение: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
• Испытания: API 600, API 6D, EN 12266, ISO 5208
