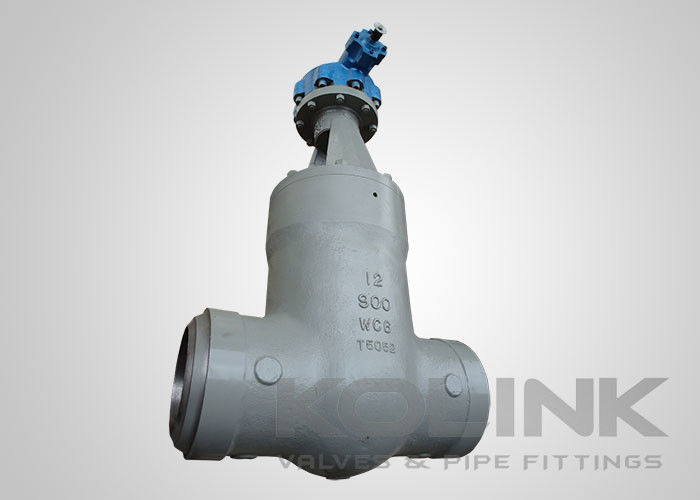

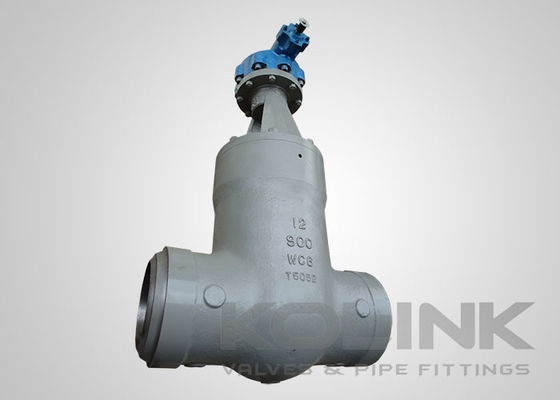

Вентиль герметизации под давлением, сварный на задний конец, высокое давление класса 600-2500 4" - 24"

Класс 600-2 - высокое давление500

Для клапанов с давлением класса 600 / PN100 или выше рекомендуется напорный уплотнительный капот для лучшего закрытия, в то время как болтовый капот все еще доступен по выбору клиента.

Конструкция уплотнителя под давлением включает в себя уплотнитель металл-металл, который становится теснее по мере увеличения давления.Первоначальная загрузка деформирует конус на мягкой железной прокладке, чтобы сочетаться с конус на капотеТонкий край ножа на уплотнении плотно прикреплен между корпусом и капотом. Невысокий угол обеспечивает плотное уплотнение уплотнения при небольшом усилении на капот.Как только первоначальная печать будет созданаПосле сборки соединения больше нет необходимости регулировать винты крышки капота.

ОсобенностиBW КонецВентили герметичности для входа под давление:

Капот уплотнителя под давлением
Внешний винт и ярмо
Металлическое сиденье, спутниковое покрытие на клинном диске, сиденье и заднем сиденье
Стандартная ISO верхняя установка для легкой сборки любого типа привода или косых передач.
Конец заднего сварки или конец фланца

Применимые стандартыBW КонецКлапки герметичности под давлением:
a) Проектирование и изготовление: API 600, API 6D, ASME B16.34
b) Лицом к лицу: API 6D, ASME B16.10, EN 558
c) Конец соединения: ASME B16.5, ASME B16.25, EN 1092, EN 12627, JIS B2220
d) Испытание: API 600, API 6D, EN 12266
