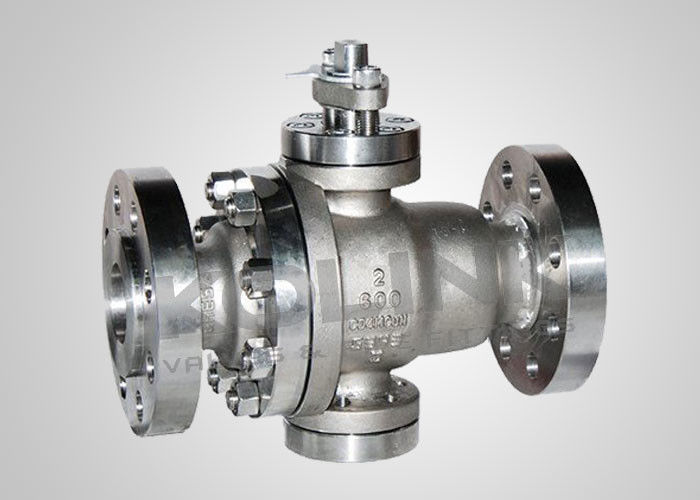

Металлический шаровой клапан для высокотемпературной горной службы

Металлический плавучий шаровой клапан с высокой температурой и горный сервис

Металлические шаровые клапаны имеют выдающуюся теплостойкость и широко используются в критических и тяжелых эксплуатационных приложениях, где не могут быть использованы мягкие сиденья.Особенно, когда сервис грязный., абразивный, высоко коррозионный, при высоких температурах до 500°C, или комбинация всех.

Металлические сиденья шаровых клапанов оснащены широким спектром поверхностных обработок, выполненных для твердости над более мягким материалом, чтобы соответствовать практически любому применению и среде.Вольфрам Карбидыи твердое покрытие из хромового сплава может быть дополнительно сплавлено с необработанным металлом для образования металлургической связи,обеспечивающий высокую целостность уплотнительной поверхности, которая практически пориста и свободна от пористости, с твердостью до 70 HRCВ зависимости от используемого сплава, точное скрещивание шарика и сиденья вместе приводит к превосходному взаимодействию для тесного закрытия.Шары обрабатываются с высокой точностью и сверхзеркальной обработкой поверхностиМеталлические сиденья с пружиной обеспечивают надежность уплотнения и стабильный рабочий момент.

Конструктивные особенности:

1. Закаливание поверхности шаров и сидений
В зависимости от условий эксплуатации используются различные технологии закаливания шаров и сидений, включая покрытие HVOF, сплавы на основе никеля, карбид вольфрама, распылительную сварку сплавов стеллита и т. д.Термостойкость уплотнительного материала может достигать 540°C~600°CЭти материалы также хорошо износостойки и устойчивы к ударам.

2Гибкое открытие и закрытие клапана
При высокой температуре мяч и сиденье расширяются из-за теплового расширения, вызывая заторможение мяча между 2 сиденьями.тепловое расширение может быть поглощено, обеспечивая гибкое открытие и закрытие при высокой температуре.

3Огнезащитные уплотнительные материалы

Прокладки металлических шаровых клапанов изготовлены из нержавеющей стали + гибкой графитовой спиральной раны, а упаковка - из гибкого графита.Эти огнеупорные материалы обеспечивают надежное уплотнение клапана при высокой температуре, или даже в случае пожара.

4Дизайн металлического сиденья
Металлическая сидячая колоннашаровой клапанКогда клапан закрывается и средняя полость проветривается,сиденья вверх по течению и вниз по течению блокируют жидкость на входе и выходе независимо, обеспечивая функцию двойного блокирования и кровотечения (DBB).
Металлический плавучий шаровой клапан может блокировать выпуск жидкости из средней полости, и обычно он однонаправленный уплотнитель, с направлением потока, обозначенным на корпусе.Двунаправленная уплотнительная структура также доступна по запросу.

5Надежная герметичность
Благодаря вращению шарика и мельницы в разных положениях поверхность шарика полируется до высокой округлости и тонкости.С предварительно загруженной пружиной уплотнения сиденья и уплотнения сиденья под давлением жидкости, уровень утечки металлических шаровых клапанов может соответствовать уровню IV ASME B16.104.

Характеристики металлических шаровых клапанов:
Тип плавучего шара или шарового шара, установленного на троне
Разделенное тело, конечный вход
Корпус из двух или трех частей

Полный порт
Полностью огнезащищенный без мягкого сиденья из ПТФЕ
Антистатическая конструкция
Противовзрывное стволовое

Использование редуктора или привода

Факультативная упаковка с низким уровнем выбросов в соответствии с ISO 15848

Применимые стандарты плавучих шаровых клапанов:
a) Проектирование и изготовление: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Огнестойкость: API 607, API 6FA
c) Лицом к лицу: API B16.10, API 6D, EN 558, DIN 3202
d) Крайнее соединение: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Испытания и инспекции: API 6D, EN 12266, API 598
