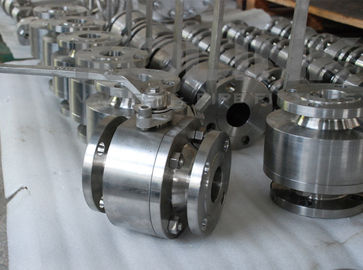

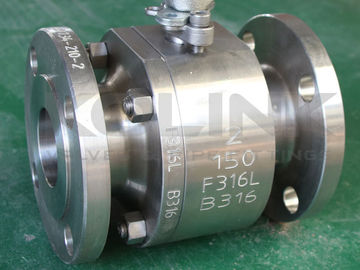

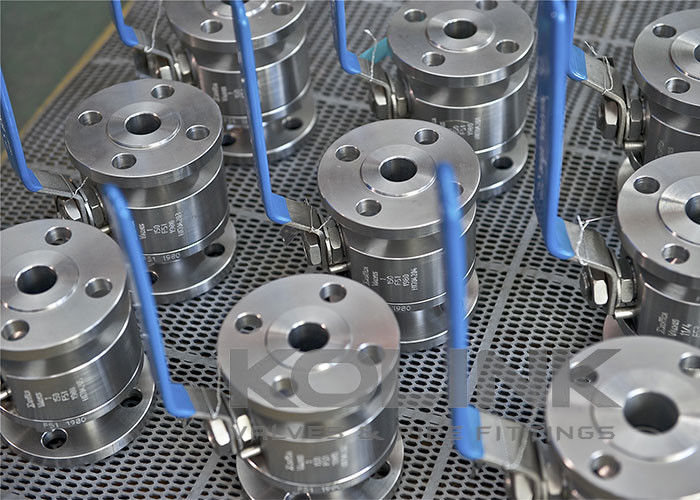

Обладая всеми преимуществами шаровых кранов с плавающим шаром, шаровые краны KOLINK из кованой стали предлагаются в вариантах с 2-х составным корпусом и 3-х составным болтовым корпусом. Кованый материал обеспечивает достаточную жесткость и прочность при максимальном номинальном рабочем давлении, без присущих литым материалам дефектов. Стандартная толщина стенки корпуса клапана и высокопрочные болты достаточны для выдерживания давления в трубопроводе. Внутренние детали клапана спроектированы и подобраны для обеспечения надежности в любых рабочих условиях.
Благодаря кованым материалам для улучшения механических свойств, удержания давления и качества, шаровые краны с плавающим шаром из кованой стали идеально подходят для средних или высоких давлений и широкого диапазона температур и могут заменить шаровые краны с цапфой небольшого размера.
Шаровые краны с плавающим шаром из кованой стали выпускаются в широком диапазоне конструкций, материалов, размеров, классов давления и концевых соединений. Также доступны криогенные и высокотемпературные конфигурации с металлическим уплотнением.
Особенности конструкции:
1. Специальная конструкция седла
Шаровой кран с плавающим шаром обычно имеет гибкое седло. Когда давление среды низкое, площадь контакта между седлом и шаром меньше, что создает более высокое давление в области контакта для обеспечения надежного уплотнения. Когда давление среды увеличивается, площадь контакта седла и шара увеличивается вместе с упругой деформацией седла, так что седло может выдерживать более высокое усилие среды, не повреждаясь.
2. Пожаробезопасная конструкция
В случае случайного возникновения пожара в трубе и клапане, кольцо седла, изготовленное из PTFE или других неметаллических материалов, может сгореть при высокой температуре, что приведет к массовой утечке из клапана. Пожаробезопасная конструкция седла является мерой предосторожности между шаром и седлом. После того, как седло клапана сгорит, давление среды будет непрерывно прижимать шар к нижестоящему металлическому уплотнению, образуя вспомогательное металлическое уплотнение, которое может эффективно уменьшить утечку из клапана. Кроме того, уплотнительная прокладка среднего фланца изготовлена из металлической спирально-навитой прокладки, которая также может обеспечить герметичность при высокой температуре. Пожаробезопасная конструкция шаровых кранов KOLINK одобрена в соответствии с API 607.
3. Защита от выдувания и уплотнение штока
Шток обработан с интегральным воротником на нижнем конце и установлен из внутренней полости клапана, так что шток блокируется шейкой клапана и не будет выдуваться средой даже при аномальном повышении давления в полости клапана. Кроме того, чтобы избежать утечки после сгорания сальника штока в случае пожара, упорная шайба между плечом штока и контактом корпуса образует положительное уплотнение. Усилие уплотнения будет увеличиваться с увеличением давления среды, чтобы обеспечить надежное уплотнение штока при различном давлении, предотвращая утечку и избегая распространения аварии.
4. Шеронная набивка
Шевронная набивка может эффективно регулировать уплотнительное давление против давления среды в области сальника и делать уплотнение сальника штока более надежным.
5. Антистатическая конструкция
Шаровой кран оснащен антистатическими устройствами и может образовывать статический канал между шаром и корпусом через шток, чтобы разряжать статическое электричество, возникающее в результате трения во время работы клапана, через трубопровод, избегая пожара или взрыва, которые могут быть вызваны электрической искрой, и обеспечивая безопасность системы.
6. Устройство блокировки клапана
Ручной шаровой кран можно зафиксировать в положении, когда он полностью открыт или полностью закрыт. Позиционирующая деталь с отверстием для блокировки предназначена для предотвращения неправильной работы клапана, а также может предотвратить случайное открытие или закрытие клапана, вызванное вибрацией трубопровода или другими непредсказуемыми факторами. Это особенно эффективно для легковоспламеняющихся и взрывоопасных нефтепроводов, химических и медицинских трубопроводов или полевых трубопроводов.
Кроме того, головка штока, на которую установлен ключ, имеет конструкцию с двойным D. Когда клапан открыт, ключ клапана параллелен трубопроводу, а когда клапан полностью закрыт, ключ перпендикулярен трубопроводу, так что полностью открытые и закрытые индикации клапана не вызывают сомнений.
