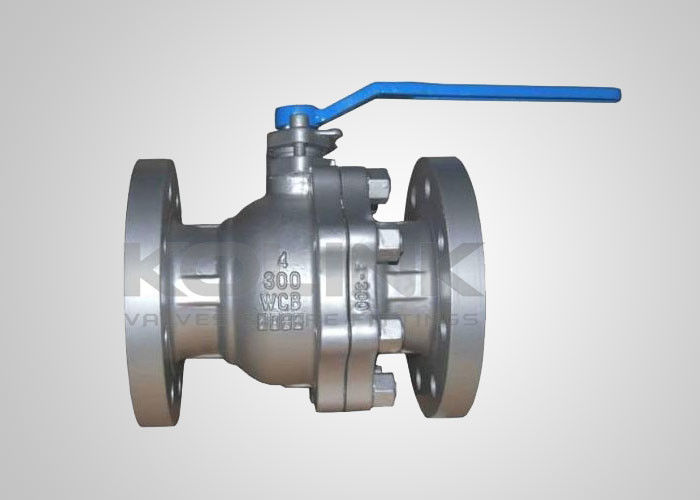

Сплавленный стальной плавучий шаровой клапан класса 150-600 огнеупорный API 607 с флангетом

Сплавленный стальной плавучий шаровой клапан класса 150-600 огнеупорный API 607 с фланцами

Плавучие шаровые клапаны обеспечивают быструю работу на четверть оборота, визуальное указание положения клапана, прямой непрерывный поток и компактный размер.один вверх по течению и другой вниз по течению стороны клапанаДавление вверх по течению толкает мяч к кольцу сиденья вниз по течению, сжимая сиденье, чтобы отключить жидкость, гарантируя герметичность пузыря.Дизайн полного отверстия минимизирует падение давления через клапан, одновременно максимизируя способность потока для общего обслуживания линии.

Плавучий шаровой клапан в основном используется в воде, маслах, природном газе, химических растворителях, кислотах и т. д. с плотной замыкание и без обслуживания.крутящий момент для открытия или закрытия клапана невелик, поэтому в основном применяется ручная работа..

Проектирование Особенности:

1Специальный дизайн сидений
Плавучие шаровые клапаны обычно проектируются с гибким сиденьем.который образует более высокое давление в зоне соприкосновения для обеспечения надежной уплотненияКогда среднее давление повышается, контактная область сиденья и шара увеличивается вместе с эластичной деформацией сиденья,чтобы сиденье могло выдерживать более высокую среднюю тягу без повреждения.

2Огнестойкая конструкция
В случае случайного возникновения пожара в трубе и клапане кольцо сиденья из ПТФЕ или других неметаллических материалов может сгореть при высокой температуре, что может вызвать массивную утечку в клапан.Огнезащитная конструкция сиденья представляет собой конструкцию предосторожности между шаром и сиденьемПосле того, как клапан сгорает, среднее давление будет непрерывно толкать шарик к металлическому уплотнению вниз по течению, чтобы сформировать вспомогательную уплотнение металл-металл,который может эффективно уменьшить утечку клапанаКроме того, уплотнитель среднего фланца выполнен из металлической спиральной уплотнители, которая также может обеспечить уплотнение при высокой температуре.Огнезащитная конструкция шаровых клапанов KOLINK утверждена согласно API 607.

3Противовзрывное и уплотнительное устройство
Ствол обработан с интегральным ошейником на нижнем конце и установлен из внутренней полости клапана,так что ствол блокируется шеей клапана и не будет выдуваться средой даже при аномальном условии повышения давления в полости клапанаКроме того, для предотвращения утечки после сжигания стволовой упаковки в случае пожара, толкательная раковина между плечом ствола и контактом тела должна образовывать положительную уплотнитель.Сила уплотнения будет увеличиваться с увеличением среднего давления, чтобы обеспечить надежное уплотнение ствола под различным давлением, предотвратить утечку и избежать несчастного случая распространения.

4- Опаковка с шевроном.

Шевронная упаковка может эффективно регулировать давление уплотнения против среднего давления в области железы и сделать уплотнение стволовой упаковки более надежным.

5Антистатическая структура
Вентиль шариковой клапаны оборудован антистатическими устройствами и может формировать статический канал между шариком и корпусом через ствол,для выпуска статического электричества, накопленного в результате трения во время работы клапана, чтобы избежать пожара или взрыва, которые могут быть вызваны электрической искрой и обеспечить безопасность системы.

6.ВентильЗакрытьСсылки Устройство
Ручный шаровой клапан может быть заперт на месте, когда он полностью открыт или полностью закрыт.а также может предотвратить открытие или закрытие клапана, вызванное колебаниями трубопровода или другими непредсказуемыми факторами.Он особенно эффективен для легковоспламеняющихся и взрывоопасных нефтепроводов, химических и медицинских трубопроводов или полевых труб.

Кроме того, головка ствола, которая установлена с ключем, использует двойную конструкцию.ключ перпендикулярно трубопроводу, так что указания на полное открытие и закрытие клапана являются несомненными.

Особенности плавучих шаровых клапанов:
Тип плавучего шара
Разделенное тело, конечный вход
Корпус из двух или трех частей

Полный порт с небольшим сопротивлением потока
Огнезащищенный по API 607
Антистатическая конструкция
Противовзрывное стволовое

Использование редуктора или привода

Факультативная упаковка с пружиной

Факультативная конструкция металлических сидений

Факультативная упаковка с низким уровнем выбросов в соответствии с ISO 15848

Применимые стандарты плавучих шаровых клапанов:
a) Проектирование и изготовление: API 6D, BS 5351, API 608, ISO 17292, MSS SP-72

b) Огнестойкость: API 607, API 6FA
c) Лицом к лицу: API B16.10, API 6D, EN 558, DIN 3202
d) Крайнее соединение: ASME B16.5, EN 1092, JIS B2220, ASME B16.25
e) Испытания и инспекции: API 6D, EN 12266, API 598
