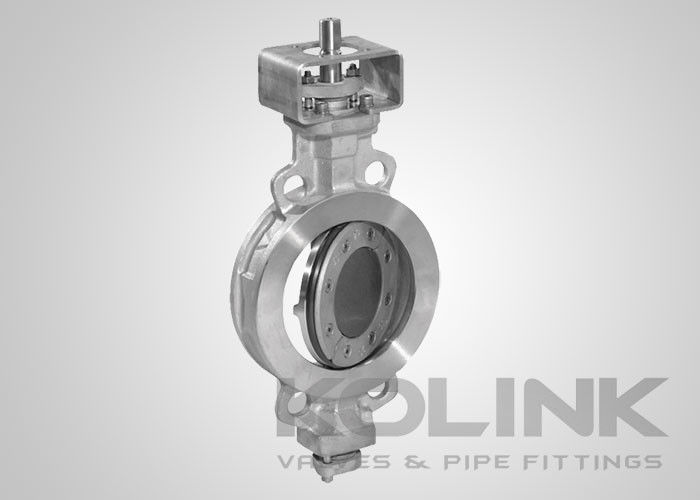

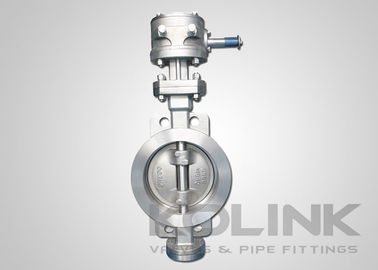

Двойной офсетный вафли бабочек клапан, тройной эксцентричный бабочек клапан металлический сидячий

Двойной оффсетный вафли бабочка клапан тройной эксцентричный металл сидячий

Тройной эксцентричный клапан-бабочка, который использует металлическое сиденье, поэтому способен выдерживать большее давление по сравнению с упругим сидячим клапаном-бабочкой.Печать эксцентрического диска может быть либо металлической/графитной многослойной конструкцией, либо полностью металлической конструкциейМногослойная конструкция может достичь нулевой утечки и простого обслуживания, в то время как металлическая конструкция более надежна при более высоких температурах и давлении.Трехмерный эксцентричный клапан-бабочка применяется как в условиях отключения, так и в условиях подавления..

Вафельный клапан - это распространенный тип клапана-бабочки и дешевле, чем клапан-подшипник.Клапан удерживается на месте с помощью болтов или болтов и гайков от фланца к фланцуЭтот тип установки, конечно, делает невозможным отключить только одну сторону трубопроводной системы от клапана.

ОсобенностиТрехмерный экцентрический клапан бабочкиs:

Конструкция эксцентрического диска
Стандарт многослойного дискового уплотнения
Полностью мелко-металловая печать необязательна
Однонаправленный поток
Тип корпуса вафлы, тип ложка или тип флангера

Применимые стандартыТрехмерный экцентрический клапан бабочки:
a) Проектирование и изготовление: API 609, EN 593, MSS SP-68
b) Размер лица к лицу: API 609, EN 558
c) Конечные соединения: ASME B16.5, EN 1092, JIS B2220
d) Испытания и проверки: API 598, EN 12266
